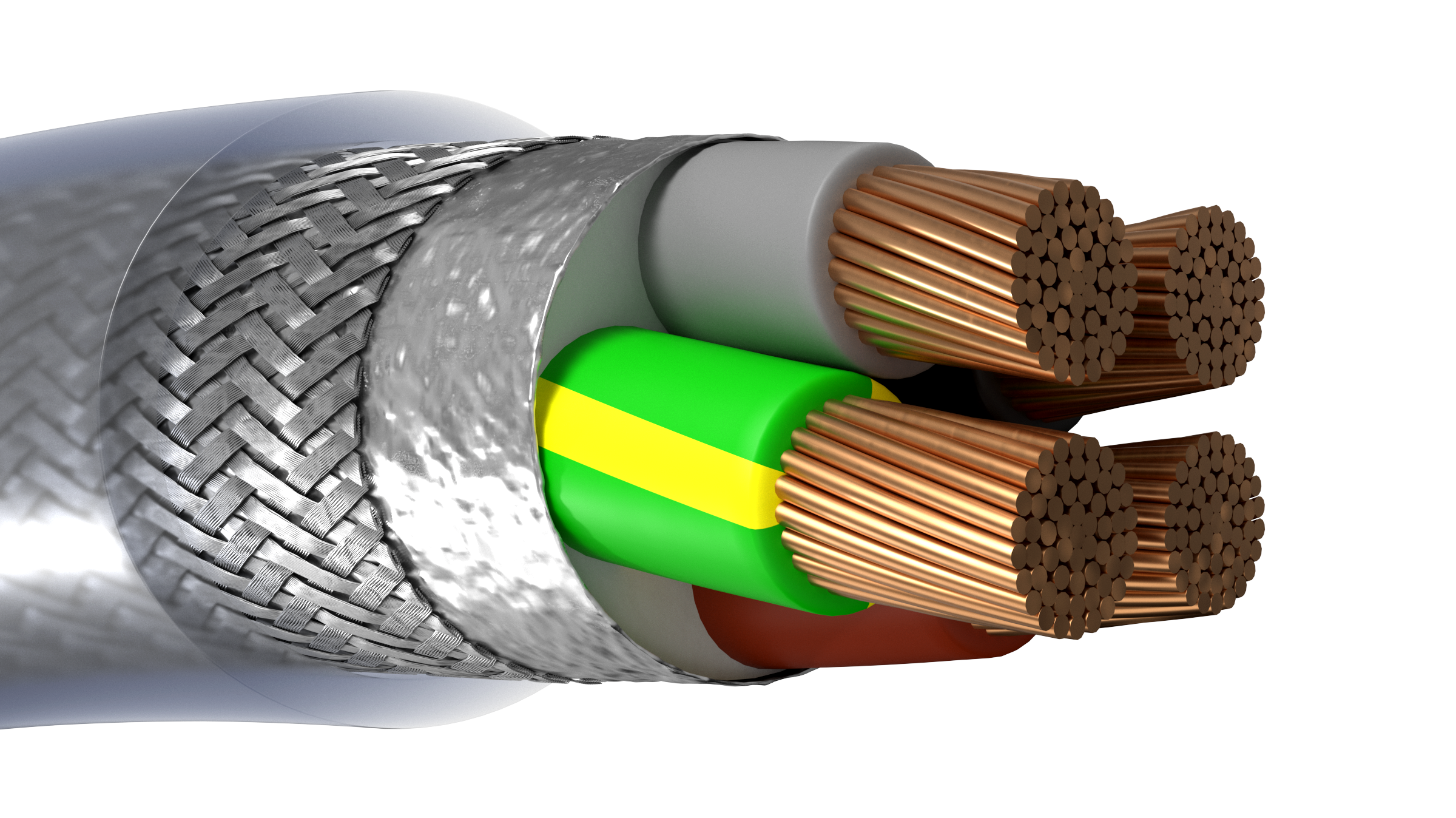

Novoflex NCY-2 Plus

Skärmad (EMC) motorkabel 0,6/1 kV
  • Låg driftkapacitans
  • Högsta EMC-skyddet, dubbelskärmad

Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln är lämplig för både torra och våta utrymme.

Rätt till ändringar förbehålles

Tillverkningsnorm:
VDE 0295, 0250, IEC 60228
Godkännande :
EN 55011
Märkspänning Uo/U:
0,6/1kV
Ledaruppbyggnad:
Klass 5 = mångtrådig
Material Ledare:
Koppar
Ledarisolering:
PE
Ledarfärg/Ledarmärkning:
Svart, Brun, Grå och Grön/Gul
Skyddsledare:
Grön/Gul
Skärm:
Aluminiumfolie och fläta av förtent koppartråd
Yttermantel:
PVC
Färg på yttermantel:
Transparent
Böjradie fast förläggning:
5 x kabeldiametern vid ytter Ø <12mm, 7,5 x kabeldiametern vid ytter Ø 12-20mm, 10 x kabeldiametern vid ytter Ø >20mm
Böjradie rörlig förläggning:
10 x kabeldiametern vid ytter Ø <12mm, 15 x kabeldiametern vid ytter Ø 12-20mm, 20 x kabeldiametern vid ytter Ø >20mm
Min temperatur fast förläggning:
-40°C
Max temperatur fast förläggning:
+70°C
Min temperatur rörlig förläggning:
-5°C
Max temperatur rörlig förläggning:
+70°C
Provspänning:
4000V
Brandspridningsklass:
IEC 60332-1
