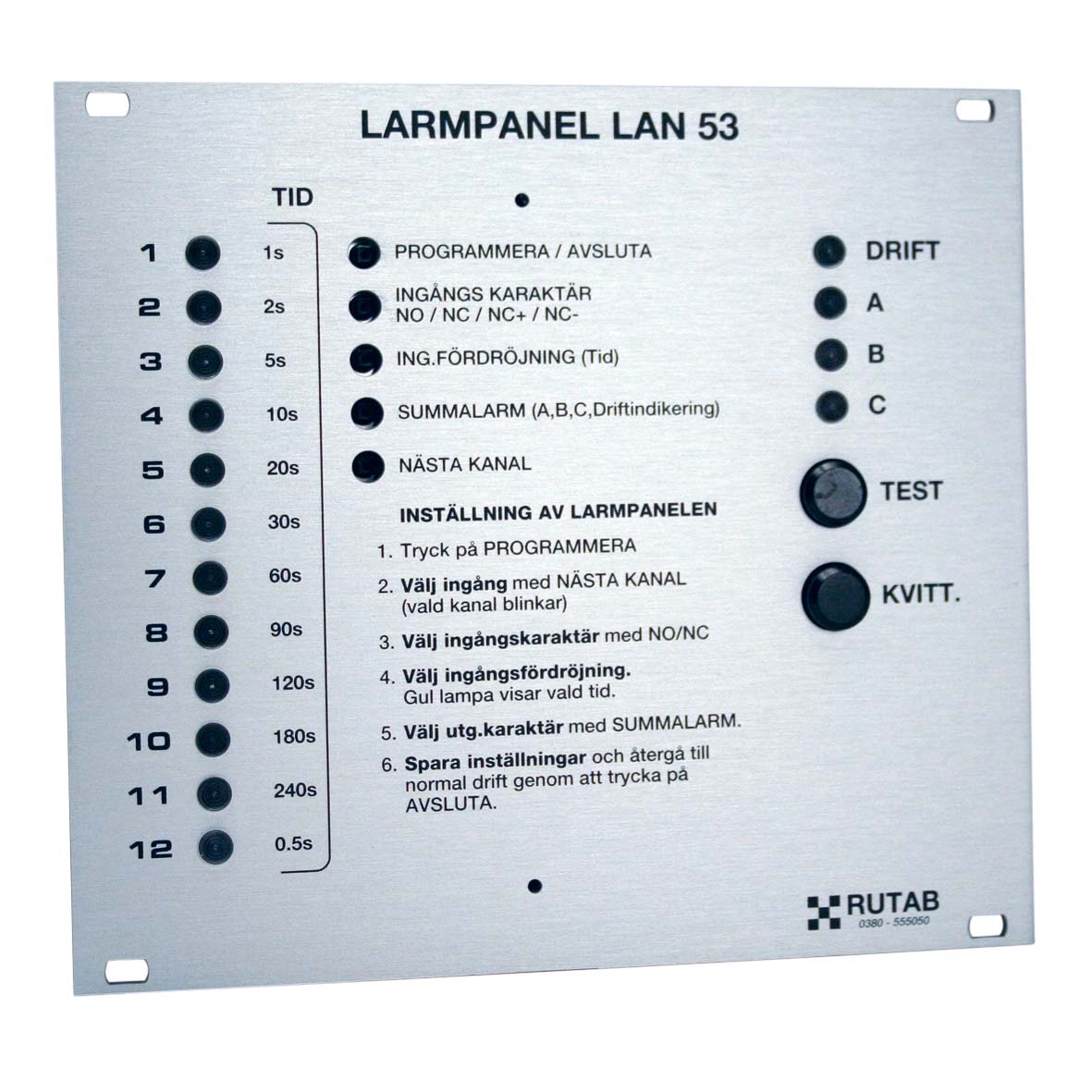

LAN 53-2 Larmpanel Master



Larm och Driftindikeringspanel - Master LAN 53-2 innehåller valbar summer, minnes- & blink-funktion, extern kvittering, samt möjligheten att programmeras för drift eller larm

Funktion
Larm på ingångskontakten tänder motsvarande kanallampa efter inställd kanalfördröjning med blinkande rött sken samt aktiverar akustisk signal om detta är programmerat på ingången. Lampan (lamporna) för prioriterat summalarm tänds och den potentialfria kontakten (kontakterna) växlar.

Vid kvittering av larmet släcks summalarmslampan, akustisk signal tystnar och reläet återgår till viloläge, kanallampan ändrar karaktär och lyser med fast rött sken tills dess att larmet är åtgärdat (om ingången är programmerad som KVITTERBAR). Om utgångarna är programmerade som EJ KVITTERBAR tystnar den akustiska signalen men summalarmet ligger kvar tills dess att felet är åtgärdat.
Om ytterligare larm inkommer efter kvittering blinkar dessa. Ett larm som försvinner innan kvittering skett, kvarstår och kanallampan blinkar. Varje nytt larm ger blinkande kanallampa.
Panelen kan även programmeras som driftindikering (fast gult sken).
För större antal larmingångar än 12, kan larmcentralen kombineras med max 6st slavpaneler, LAN 54-2.
Sammankoppling av masterpanel och slavpanel sker snabbt och enkelt med flatkabel som medföljer slavpanelen LAN 54-2.

Drift
Vid normal drift visar lysdiod ”DRIFT” att driftspänning finns.


Lamptest
Tryck in ”TEST”-knappen under ca en sekund. Alla felfria dioder lyser då.

Antal larmingångar 12st
Larmprioriteter 3st
Insignal Larm vid slutande (< 4 kOhm) eller brytande (>6kOhm) kontakt till 0V
Indikatorer Röd eller gul lysdiod för kanallampor, Röd för summalarm A, B och C, Grön lysdiod för spänningssatt panel
Larm vid NO - slutande kontakt <4kOhm mot 0V, NC - brytande kontakt >6kOhm mot 0V, NC+ - inspänning <3,5V, NC- - inspänning >1,5V
Larmfördröjning individuellt inställbar i steg för varje larmingång 0,5, 1, 2, 5, 10, 20, 30, 60,90, 120, 180 och 240 sekunder
Matningsspänning 12 - 30VDC eller 24 VAC ±10%
Strömförbrukning 12VDC - min 100mA, max 250mA | 24VDC - min 50mA, max 150mA
Summalarm för respektive larmprioritet Växlande kontakt
Kontaktbelastning 1 A vid 28 V AC/DC
Dimensioner H = 128,4 mm, B = 141,9 mm
Håltagning H = 115 mm, B = 135mm
Inbyggnadsdjup 35 mm
DIN-standard 3HE x 28TE
EU tull statistiknr 8531103000
UNSPSC kod 39121106
Mått & Varianter

Information

Ladda ner

Larm och Driftindikeringspanel - Master LAN 53-2 innehåller valbar summer, minnes- & blink-funktion, extern kvittering, samt möjligheten att programmeras för drift eller larm

  • 12 larmingångar
  • Slutande eller brytande larmgivare. Positiv ingångsspänning (+24V) eller 0V vid larm.
  • Varje larmingång är individuellt programmerbar
  • Larmfördröjning upp till 240 sekunder
  • Valbara som larm (röd diod) eller driftindikering (gul diod)
  • Samtliga larmingångar har minnes- och blinkfunktion
  • Summer kan programmeras PÅ eller AV per ingång
  • 3st potentialfria växlande summalarmsutgångar, prioritet A, B eller C
  • Möjlighet att programmera en ingång till fler än ett summalarm. (t.ex. AB, AC, BC, ABC)
  • Summalarmsutgångarna larmar vid spänningsbortfall
  • Alla inkommande kablar ansluts till plug-in-bara skruvplintar som förenklar montaget
  • Indikering med lysdioder på modulens front
  • Panelens front är försedd med återställning (kvittering) och lysdiodtest
  • Programmeringsinstruktion och inkopplingsanvisningar är tryckta på panelen
  • Panelen är avsedd att monteras på apparatskåp, 19” subrack 3HEx28TE eller vår kapsling KL50
  • Panelen kan förses med parallellkort LAN 300PR/50, vilket ger 12 galvaniskt fria kontakter för parallell överföring av larm
E-nummerArtikel nummerBeskrivningAntal/förp
6390230LAN 53-2Larmpanel Master 12 punkter1
