Novoflex HEAVY (K) NSHTÖU-J/90Neoprengummimantlad trumkabel

Slitstark
För rörelse i upp till 120 m/min
Klarar permanent dragbelastning och torsion, max 20 N/mm2. Vid snabb acceleration måste max tillåtna dragkraft bestämmas i varje individuellt fall
Drifttemperatur upp till +90°C

Skapa produktblad (PDF)

Har du frågor om Novoflex HEAVY (K) NSHTÖU-J/90 eller om Vårt sortiment?

Kontakta Rutab Prata med våra produktexperter

Ring oss0380-555060

Skicka e-postorder@rutab.se

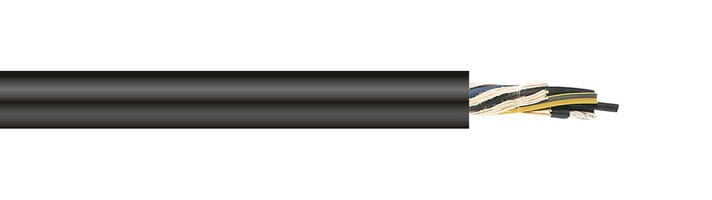

Novoflex HEAVY (K) NSHTÖU-J/90 Neoprengummimantlad trumkabel

Slitstark
För rörelse i upp till 120 m/min
Klarar permanent dragbelastning och torsion, max 20 N/mm2. Vid snabb acceleration måste max tillåtna dragkraft bestämmas i varje individuellt fall
Drifttemperatur upp till +90°C

Trumkabel för mobila stationer inom tung industri som t.ex. gruvor, stenbrott, järnverk och pappersbruk. Kabeln är gjord för att klara dragpåkänning och torsion, i hastigheter upp till 120 m/min.

* Separat skärm

Rätt till ändringar förbehålles

Tillverkningsnorm: DIN VDE 0295 kl. 5, VDE 0250

Märkspänning Uo/U: 0,6/1kV

Ledaruppbyggnad: Klass 5 = mångtrådig

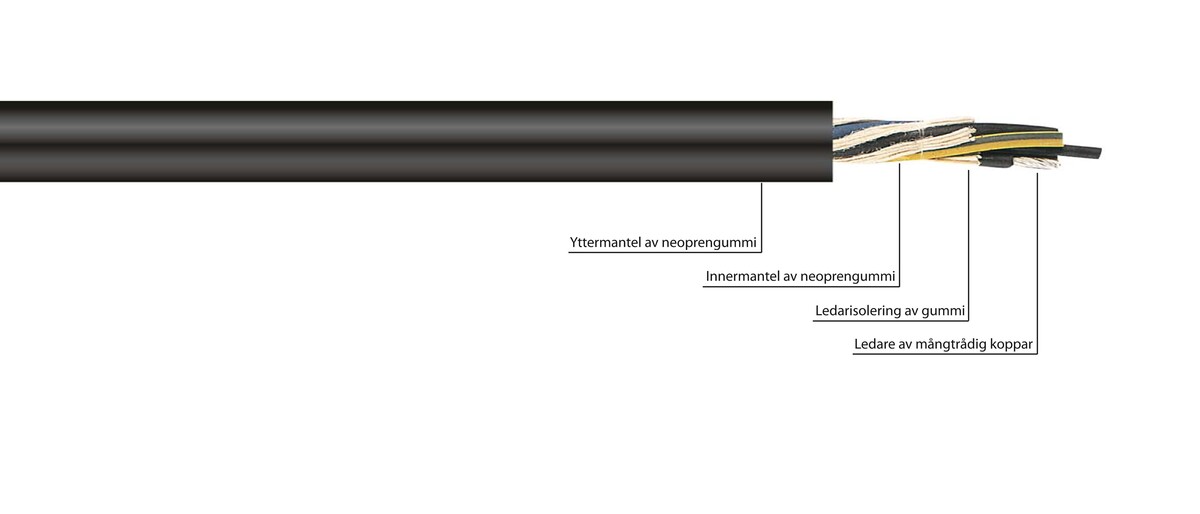

Material Ledare: Koppar

Ledarisolering: Gummi

Ledarfärg/Ledarmärkning: Nummermärkta, ≤5 ledare färgmärkta

Skyddsledare: Grön/Gul

Innermantel: Neopren®

Textilväv: Vulkaniserad mellan inner och yttermantel

Yttermantel: Neopren®

Färg på yttermantel: Svart

Böjradie fast förläggning: 6 x kabeldiametern

Böjradie rörlig förläggning: 6 x kabeldiametern

Min temperatur fast förläggning: -40°C

Max temperatur fast förläggning: +80°C

Min temperatur rörlig förläggning: -25°C

Max temperatur rörlig förläggning: +80°C

Provspänning: 2500V

Max temperatur ledare: +90°C

Brandspridningsklass: IEC 60 332-1

E-nummer: N8933040
Ledarantal och area mm²: 4G1,5
Yttermått (min - max) mm: 11,5 - 15,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 234,00
Ledarantal: 4,00
Area mm²: 1,50

E-nummer: N8933050
Ledarantal och area mm²: 5G1,5
Yttermått (min - max) mm: 12,5 - 16,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 275,00
Ledarantal: 5,00
Area mm²: 1,50

E-nummer: N8933070
Ledarantal och area mm²: 7G1,5
Yttermått (min - max) mm: 15,5 - 19,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 414,00
Ledarantal: 7,00
Area mm²: 1,50

E-nummer: N8933120
Ledarantal och area mm²: 12G1,5
Yttermått (min - max) mm: 18,0 - 23,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 579,00
Ledarantal: 12,00
Area mm²: 1,50

E-nummer: N8933180
Ledarantal och area mm²: 18G1,5
Yttermått (min - max) mm: 21,0 - 25,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 801,00
Ledarantal: 18,00
Area mm²: 1,50

E-nummer: N8933240
Ledarantal och area mm²: 24G1,5
Yttermått (min - max) mm: 24,0 - 28,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1024,00
Ledarantal: 24,00
Area mm²: 1,50

E-nummer: N8933300
Ledarantal och area mm²: 30G1,5
Yttermått (min - max) mm: 26,0 - 30,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1228,00
Ledarantal: 30,00
Area mm²: 1,50

E-nummer: N8933420
Ledarantal och area mm²: 42G1,5
Yttermått (min - max) mm: 32,0 - 36,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1634,00
Ledarantal: 42,00
Area mm²: 1,50

E-nummer: N8934040
Ledarantal och area mm²: 4G2,5
Yttermått (min - max) mm: 14,5 - 18,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 368,00
Ledarantal: 4,00
Area mm²: 2,50

E-nummer: N8934050
Ledarantal och area mm²: 5G2,5
Yttermått (min - max) mm: 15,0 - 18,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 426,00
Ledarantal: 5,00
Area mm²: 2,50

E-nummer: N8934070
Ledarantal och area mm²: 7G2,5
Yttermått (min - max) mm: 17,5 - 21,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 577,00
Ledarantal: 7,00
Area mm²: 2,50

E-nummer: N8934080
Ledarantal och area mm²: 8G2,5
Yttermått (min - max) mm: 20,0 - 23,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 700,00
Ledarantal: 8,00
Area mm²: 2,50

E-nummer: N8934120
Ledarantal och area mm²: 12G2,5
Yttermått (min - max) mm: 21,0 - 25,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 775,00
Ledarantal: 12,00
Area mm²: 2,50

E-nummer: N8934180
Ledarantal och area mm²: 18G2,5
Yttermått (min - max) mm: 24,0 - 28,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1195,00
Ledarantal: 18,00
Area mm²: 2,50

E-nummer: N8938000
Ledarantal och area mm²: 19G2,5+5x1,5C*
Yttermått (min - max) mm: 29,0 - 34,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1570,00
Ledarantal: 19,00
Area mm²: 2,50

E-nummer: N8934240
Ledarantal och area mm²: 24G2,5
Yttermått (min - max) mm: 29,0 - 33,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1566,00
Ledarantal: 24,00
Area mm²: 2,50

E-nummer: N8938100
Ledarantal och area mm²: 25G2,5+5x1,5C*
Yttermått (min - max) mm: 31,0 - 36,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1684,00
Ledarantal: 25,00
Area mm²: 2,50

E-nummer: N8934300
Ledarantal och area mm²: 30G2,5
Yttermått (min - max) mm: 31,0 - 35,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1743,00
Ledarantal: 30,00
Area mm²: 2,50

E-nummer: N8934450
Ledarantal och area mm²: 45G2,5
Yttermått (min - max) mm: 42,5 - 47,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 3070,00
Ledarantal: 45,00
Area mm²: 2,50

E-nummer: N8934500
Ledarantal och area mm²: 50G2,5
Yttermått (min - max) mm: 44,5 - 49,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 3200,00
Ledarantal: 50,00
Area mm²: 2,50

E-nummer: N8935040
Ledarantal och area mm²: 4G4
Yttermått (min - max) mm: 16,0 - 19,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 551,00
Ledarantal: 4,00
Area mm²: 4,00

E-nummer: N8935060
Ledarantal och area mm²: 4G6
Yttermått (min - max) mm: 17,5 - 21,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 591,00
Ledarantal: 4,00
Area mm²: 6,00

E-nummer: N8935100
Ledarantal och area mm²: 4G10
Yttermått (min - max) mm: 22,5 - 27,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 973,00
Ledarantal: 4,00
Area mm²: 10,00

E-nummer: N8935160
Ledarantal och area mm²: 4G16
Yttermått (min - max) mm: 26,0 - 30,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1387,00
Ledarantal: 4,00
Area mm²: 16,00

E-nummer: N8935250
Ledarantal och area mm²: 4G25
Yttermått (min - max) mm: 31,5 - 36,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 2026,00
Ledarantal: 4,00
Area mm²: 25,00

E-nummer: N8935350
Ledarantal och area mm²: 4G35
Yttermått (min - max) mm: 34,5 - 39,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 2568,00
Ledarantal: 4,00
Area mm²: 35,00

E-nummer: N8935500
Ledarantal och area mm²: 4G50
Yttermått (min - max) mm: 40,0 - 45,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 3594,00
Ledarantal: 4,00
Area mm²: 50,00

E-nummer: N8935700
Ledarantal och area mm²: 4G70
Yttermått (min - max) mm: 43,0 - 48,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 4637,00
Ledarantal: 4,00
Area mm²: 70,00

E-nummer: N8935950
Ledarantal och area mm²: 4G95
Yttermått (min - max) mm: 52,5 - 58,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 6470,00
Ledarantal: 4,00
Area mm²: 95,00

E-nummer: N8935960
Ledarantal och area mm²: 4G120
Yttermått (min - max) mm: 58,0 - 64,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 7990,00
Ledarantal: 4,00
Area mm²: 120,00

E-nummer: N8935970
Ledarantal och area mm²: 4G150
Yttermått (min - max) mm: 63,0 - 69,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 9706,00
Ledarantal: 4,00
Area mm²: 150,00

E-nummer: N8935980
Ledarantal och area mm²: 4G185
Yttermått (min - max) mm: 68,5 - 75,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 9730,00
Ledarantal: 4,00
Area mm²: 185,00

E-nummer: N8936040
Ledarantal och area mm²: 5G4
Yttermått (min - max) mm: 17,5 - 21,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 615,00
Ledarantal: 5,00
Area mm²: 4,00

E-nummer: N8936060
Ledarantal och area mm²: 5G6
Yttermått (min - max) mm: 19,0 - 23,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 753,00
Ledarantal: 5,00
Area mm²: 6,00

E-nummer: N8936100
Ledarantal och area mm²: 5G10
Yttermått (min - max) mm: 24,5 - 29,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1188,00
Ledarantal: 5,00
Area mm²: 10,00

E-nummer: N8936160
Ledarantal och area mm²: 5G16
Yttermått (min - max) mm: 28,0 - 32,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 1666,00
Ledarantal: 5,00
Area mm²: 16,00

E-nummer: N8936250
Ledarantal och area mm²: 5G25
Yttermått (min - max) mm: 33,5 - 38,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 2530,00
Ledarantal: 5,00
Area mm²: 25,00

E-nummer: N8936350
Ledarantal och area mm²: 5G35
Yttermått (min - max) mm: 38,0 - 43,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 3420,00
Ledarantal: 5,00
Area mm²: 35,00
