Novoflex HEAVY (K) NSHTÖU-KSM-S/90Neoprengummimantlad trumkabel

Slitstark
För rörelse i upp till 180 m/min
Klarar permanent dragbelastning och torsion, max 20 N/mm2. Vid snabb acceleration måste max tillåtna dragkraft bestämmas i varje individuellt fall
Drifttemperatur upp till +90°C

Skapa produktblad (PDF)

Har du frågor om Novoflex HEAVY (K) NSHTÖU-KSM-S/90 eller om Vårt sortiment?

Kontakta Rutab Prata med våra produktexperter

Ring oss0380-555060

Skicka e-postorder@rutab.se

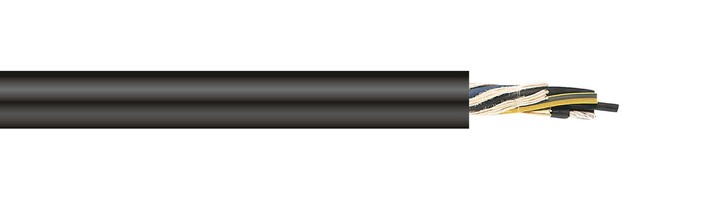

Novoflex HEAVY (K) NSHTÖU-KSM-S/90 Neoprengummimantlad trumkabel

Slitstark
För rörelse i upp till 180 m/min
Klarar permanent dragbelastning och torsion, max 20 N/mm2. Vid snabb acceleration måste max tillåtna dragkraft bestämmas i varje individuellt fall
Drifttemperatur upp till +90°C

Trumkabel för mobila stationer inom tung industri som t.ex. gruvor, stenbrott, järnverk och pappersbruk. Kabeln är gjord för att klara dragpåkänning och torsion, i hastigheter upp till 180 m/min. Med splittad jord.

Rätt till ändringar förbehålles

Tillverkningsnorm: DIN VDE 0295 kl. 5, VDE 0250

Märkspänning Uo/U: 0,6/1kV

Ledaruppbyggnad: Klass 5 = mångtrådig

Material Ledare: Koppar

Ledarisolering: Gummi

Ledarfärg/Ledarmärkning: Nummermärkta, ≤5 ledare färgmärkta

Skyddsledare: Grön/Gul

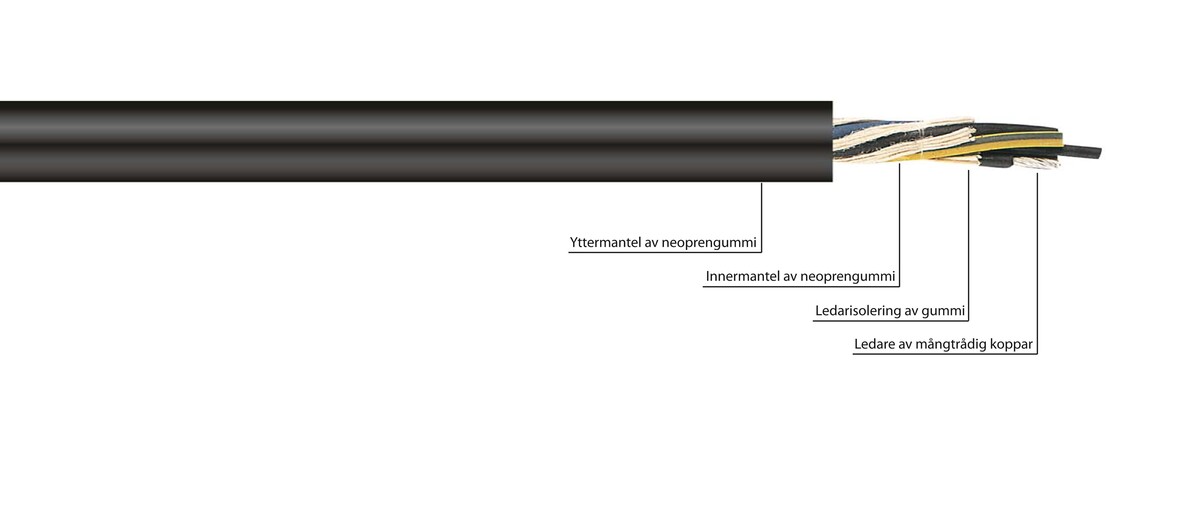

Innermantel: Neopren®

Textilväv: Vulkaniserad mellan inner och yttermantel

Yttermantel: Neopren®

Färg på yttermantel: Svart

Böjradie fast förläggning: 6 x kabeldiametern

Böjradie rörlig förläggning: 6 x kabeldiametern

Min temperatur fast förläggning: -40°C

Max temperatur fast förläggning: +80°C

Min temperatur rörlig förläggning: -40°C

Max temperatur rörlig förläggning: +80°C

Provspänning: 2500V

Max temperatur ledare: +90°C

Brandspridningsklass: IEC 60 332-1

E-nummer: N8938200
Ledarantal och area mm²: 3x50+3G25/3
Yttermått (min - max) mm: 32,9 - 36,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 2526,00
Ledarantal: 3,00
Area mm²: 50,00

E-nummer: N8938300
Ledarantal och area mm²: 3x70+3G35/3
Yttermått (min - max) mm: 38,9 - 42,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 3494,00
Ledarantal: 3,00
Area mm²: 70,00

E-nummer: N8938400
Ledarantal och area mm²: 3x95+3G50/3
Yttermått (min - max) mm: 42,4 - 46,5
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 4466,00
Ledarantal: 3,00
Area mm²: 95,00

E-nummer: N8938500
Ledarantal och area mm²: 3x120+3G70/3
Yttermått (min - max) mm: 47,9 - 52,0
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 5640,00
Ledarantal: 3,00
Area mm²: 120,00

E-nummer: N8938600
Ledarantal och area mm²: 3x150+3G70/3
Yttermått (min - max) mm: 51,7 - 55,8
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 6713,00
Ledarantal: 3,00
Area mm²: 150,00

E-nummer: N8938700
Ledarantal och area mm²: 3x185+3G95/3
Yttermått (min - max) mm: 56,2 - 60,3
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 7865,00
Ledarantal: 3,00
Area mm²: 185,00

E-nummer: N8938800
Ledarantal och area mm²: 3x240+3G120/3
Yttermått (min - max) mm: 64,2 - 68,3
Skyddsledare Ja/Nej: Ja
Kabelvikt kg/100m: 10800,00
Ledarantal: 3,00
Area mm²: 240,00
