PD4-M-2C
2 relä varav 1 ventilationskontakt
- Närvarodetektor för inomhusbruk i masterutförande med ett stort cirkulärt detekteringsområde
- Två kanaler, en kanal för belysningsstyrning med effektstarkt relä, den andra kanalen (VKV) är för att t.ex. styra värme, kyla och ventilation (potentialfri)
- En tryckknapps ingång
- Detekteringsområdet kan utökas med slavenheter
- Användningsexempel: underjordiska garage, gym, lagerlokaler, lastramper, hallar
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 0,5W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer, DIP-brytare och fjärrkontroll
Ljusvärden:
Fjärrkontroll 20 - 1000 Lux,
Potentiometer 10 - 2000 Lux
Potentiometer 10 - 2000 Lux
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Relä för belysningsstyrning NO med pretravel volfram kontakt, ljusreglerad Belastningsförmåga: 2300 W, cos φ = 1 1150 VA, cos φ = 0,5 300W LED max. startström Ip (20ms) = 165 A max. startström lp (200 µs) = 800 A Tidsinställning: 15 sek - 30 min, Puls Ljusvärden: Potentiometer 10 - 2000 lux
Kanal 2:
Belysning eller ventilationsstyrning, potentialfritt NO utgångsrelä Belastningsförmåga: 3 A (230 V), cos φ = 1 Tidsinställning: 5 min - 120min Alarm puls, puls Frånslagsfördrjöjning: Frånslagsfördröjningen kan ställas in på mellan 5 min och 120min. Vid tider över 15 minuter är tillslagsfördröjningen aktiverad i cirka 5 min.
Dimensioner:
H x Ø mm: UTP 76 x 101, TAK 103 x 97, INF 70 x 104
Synlig del efter inbyggnad:
H x Ø mm: TAK 30 x 97, INF 40 x 104
Tryckknapps ingång:
1 tryckknapp
Halogenfri:
Ja

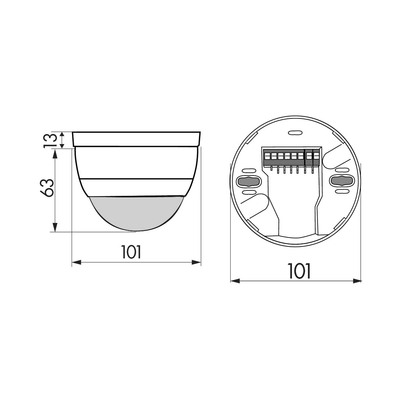

Måttskisser
Kopplingsscheman
