PD4-M-3C-TRIO
3 relä varav 1 ventilationskontakt
- Närvarodetektor för inomhusbruk i masterutförande med ett stort cirkulärt detekteringsområde
- 3 kanaler med effektstarka relä, (2 potentialfria) 2 kanaler för belysningsstyrning och en kanal för belysning eller VKV t.ex. värme, kyla och ventilation
- Två ljussensorer för olika zoner i rummet, t.ex inre eller yttre belysningsgrupp
- Programmerbar som 2 alternativ 3 tryckknapps mode
- Detekteringsområdet kan utökas med sekundärenheter
- Användningsexempel: Klassrum med separat tändning för tavelbelysning
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 0,5W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Potentiometer, DIP-brytare och fjärrkontroll
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
sittandes 6.40m
vinkelrätt mot 24m
direkt mot 8m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Tidsinställning:
1 - 90min.
Kanal 1:
Relä för belysningsstyrning NO med pretravel volfram kontakt, ljusreglerad Belastningsförmåga: 3000 W, cos φ = 1 1500 VA, cos φ = 0,5 800W LED max. startström Ip (20ms) = 165 A max. startström lp (200 µs) = 800 A Potentiometer 10 - 2000 lux
Kanal 2:
Relä för belysningsstyrning NO med pretravel volfram kontakt, ljusreglerad Belastningsförmåga: 3000 W, cos φ = 1 1500 VA, cos φ = 0,5 800W LED max. startström Ip (20ms) = 165 A max. startström lp (200 µs) = 800 A Potentiometer 10 - 2000 lux
Kanal 3:
Belysning eller ventilationsstyrning, potentialfritt NO utgångsrelä Belastningsförmåga: 3000 W, cos φ = 1 1500 VA, cos φ = 0.5 300W LED max. startström lp (20ms) = 120A
Dimensioner:
H x Ø mm: UTP 85 x 124, TAK 100 x 117
Synlig del efter inbyggnad:
H x Ø mm: 32 x 117
Tryckknapps ingång:
3 tryckknappar
Halogenfri:
Ja

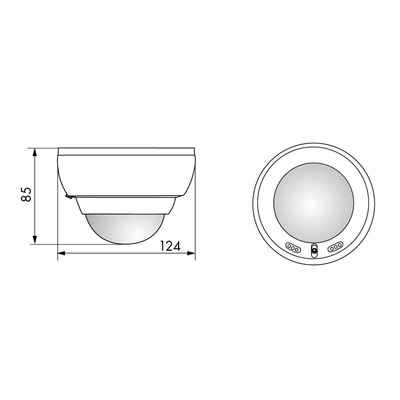

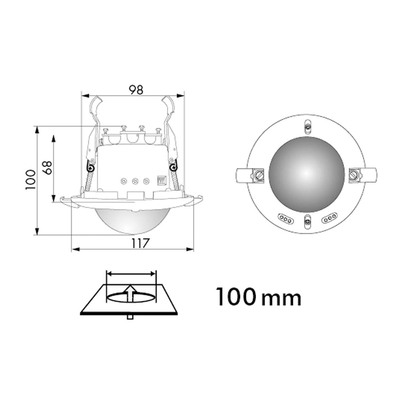

Måttskisser

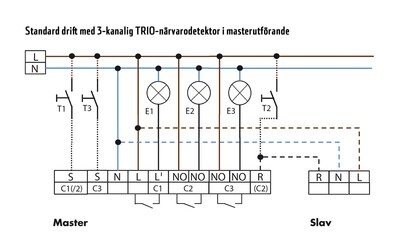

Kopplingsscheman
