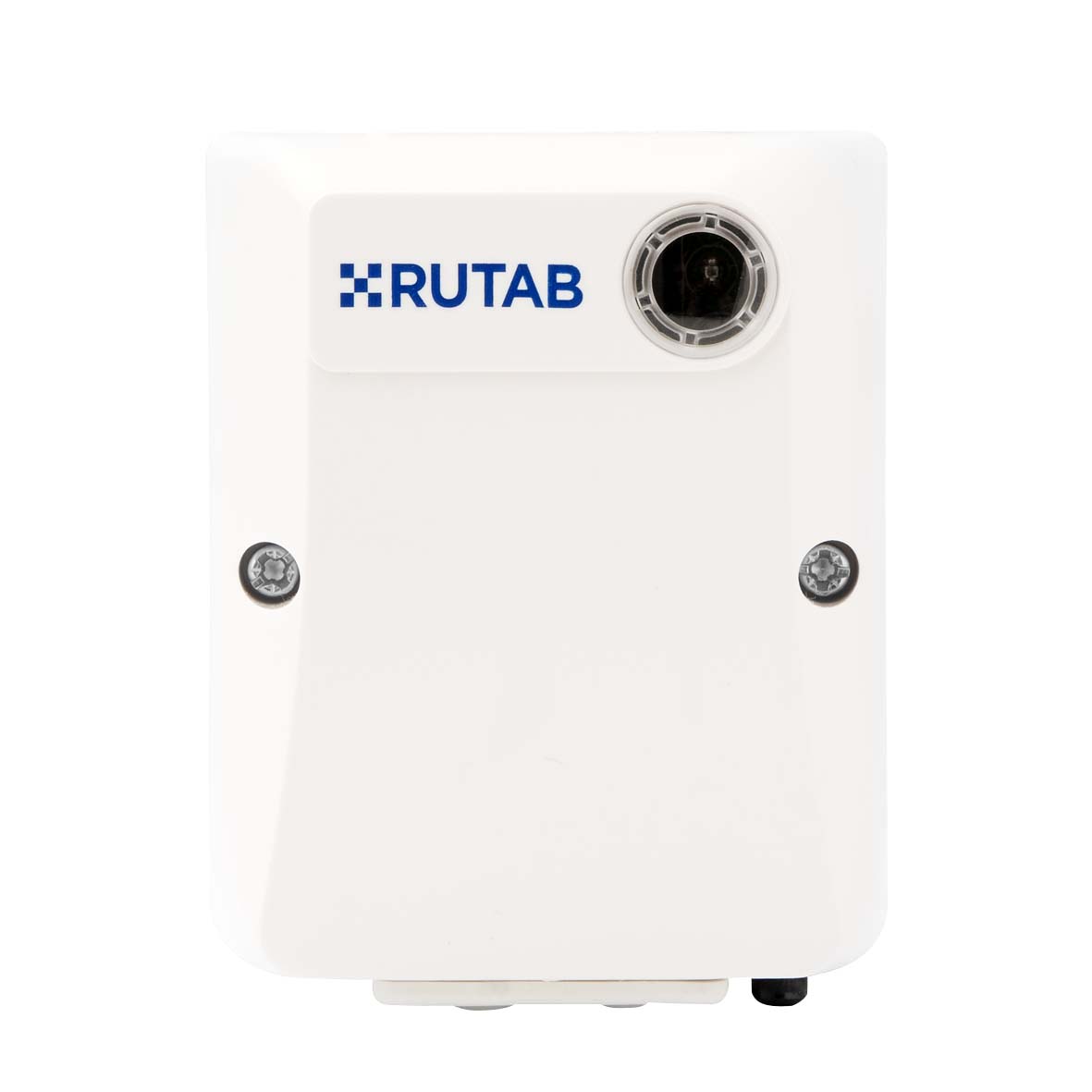

W160T Ljusrelä 16A
Elektroniskt ljusrelä med inbyggd ljuskännare.
Ljuskänsligheten ställes utifrån med potentiometer.
Reläutgången har fast tidsfördröjning för att undvika reaktioner vid snabba ljusförändringar.
En ofördröjd lysdiodindikering underlättar inställningen.
Ljusreläet är försett med en speciell reläutgång med parallellkopplad triac.
Utgången sluter och bryter i nollgenomgången vilket möjliggör anslutning av alla typer av laster upp till 16 A.
Trots små yttermått har ljusreläet ett stort inre kopplingsutrymme.
Kapslingen är försedd med strypnipplar bakifrån och nedtill. Kabelinföring kan ske underifrån och från baksidan.
Ljusreläet är avsett för utanpåliggande montering inom- eller utomhus.
Det bör monteras så att det skyddas mot direkt infallande solljus, södermontage bör undvikas.
Såväl resistiv, induktiv som kapacitiv last kan anslutas direkt till reläutgången.

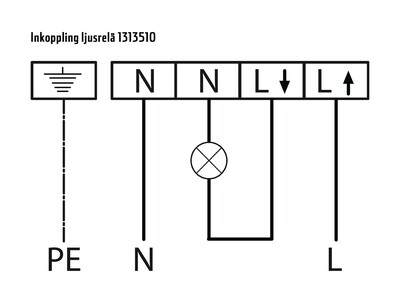

Kopplingsscheman
