PD9-M-1C-GH
1 relä minidetektor för höga höjder
- Mini-närvarodetektor för inomhusbruk i masterutförande med ett cirkulärt detekteringsområde för höga höjder, perfekt för höglager
- En kanal för belysningsstyrning med effektstarkt relä (potentialfri)
- En tryckknapps ingång
- Detekteringsområdet kan utökas med sekundärenheter
- Användningsexempel: övervakning av lagerlokaler, höglager samt platser med högt i tak
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 0,5W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Fjärrkontroll
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 9m / T = 18°C:
vinkelrätt mot 5,4m
Ø H 6m / T = 18°C:
vinkelrätt mot 3,5m
vinkelrätt mot 5,4m
Ø H 6m / T = 18°C:
vinkelrätt mot 3,5m
Rekommenderad monteringshöjd:
upp till 9m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Relä för belysningsstyrning NO med pretravel volfram kontakt, ljusreglerad Belastningsförmåga: 2300 W, cos φ = 1 1150 VA, cos φ = 0,5 300W LED max. startström Ip (20ms) = 165 A max. startström lp (200 µs) = 800 A Tidsinställning: 5 - 30 min, Puls Ljusvärden: 20 - 1000 lux
Dimensioner:
Detektor H=49 x Ø=45 mm, Elektronikenhet 165 x 24 x 24 mm
Synlig del efter inbyggnad:
H x Ø mm: 24 x 45
Kabellängd m:
0,45
Tryckknapps ingång:
1 tryckknapp
Halogenfri:
Ja

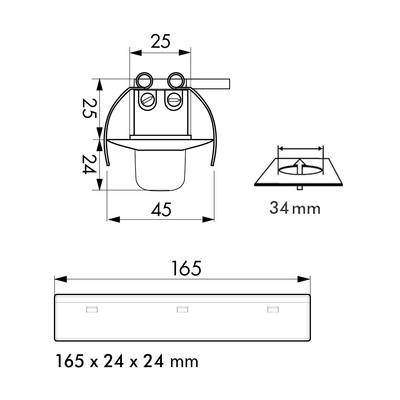

Måttskisser

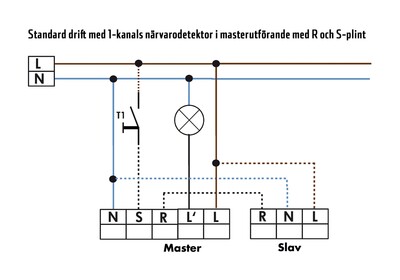

Kopplingsscheman
