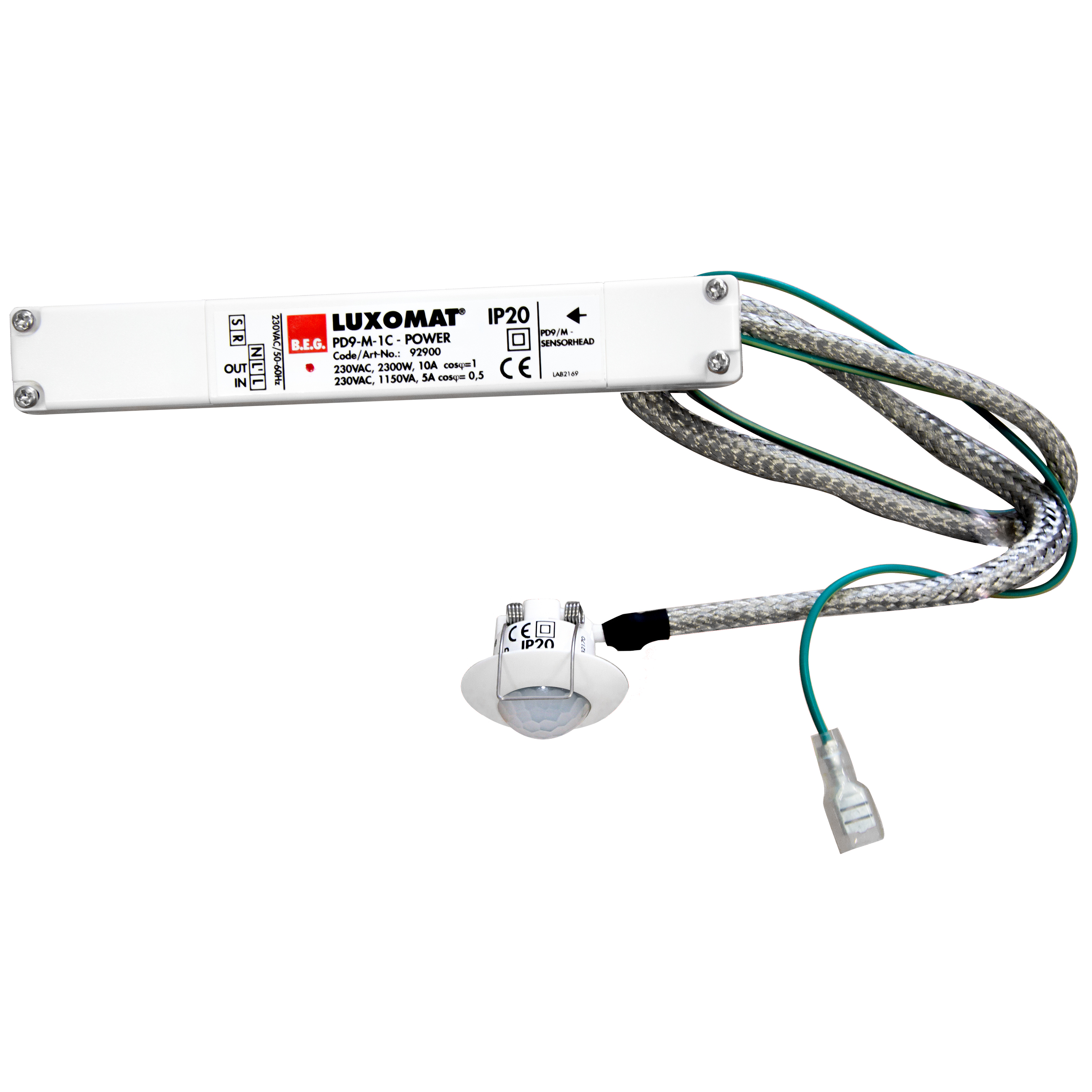

PD9-M-1C
1 relä minidetektor
- Mini-närvarodetektor för inomhusbruk i masterutförande med ett medelstort cirkulärt detekteringsområde
- En kanal för belysningsstyrning med effektstarkt relä (potentialfri)
- En tryckknapps ingång
- Detekteringsområdet kan utökas med slavenheter
- Användningsexempel: kontor, konferensrum, sjukhus, gallerier, skolor
Matningsspänning:
110-240VAC / 50-60Hz
Egenförbrukning:
ca 0,5W
Material Kapsling:
Polykarbonat, UV-resistent
Temperaturområde:
-25°C....+50°C
Skyddskategori:
II
Inställningar:
Fjärrkontroll
Utökning av detekteringsområde:
med slavdetektor
Avkänningsområde:
diameter 360°
Detekteringsområde:
Ø H 2.50m / T = 18°C:
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
sittandes 4m
vinkelrätt mot 10m
direkt mot 6m
Rekommenderad monteringshöjd:
2,5m
Ljusmätning:
Blandat ljus, dagsljus + artificiellt ljus
Kanal 1:
Relä för belysningsstyrning NO med pretravel volfram kontakt, ljusreglerad Belastningsförmåga: 2300 W, cos φ = 1 1150 VA, cos φ = 0,5 300W LED max. startström Ip (20ms) = 165 A max. startström lp (200 µs) = 800 A Tidsinställning: 5 - 30 min, Puls Ljusvärden: Potentiometer 20 - 1000 lux
Dimensioner:
Detektor H=28 x Ø=45 mm, Elektronikenhet 165 x 24 x 24 mm
Synlig del efter inbyggnad:
H x Ø mm: 12 x 45
Kabellängd m:
0,45000000
Tryckknapps ingång:
1 tryckknapp
Halogenfri:
Ja
Måttskisser
Kopplingsscheman
