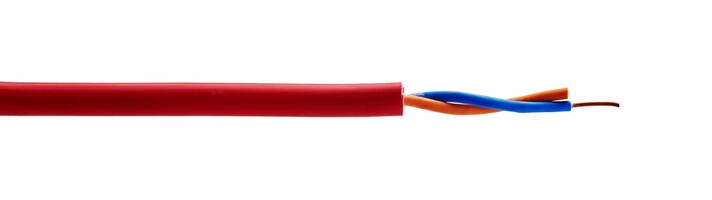

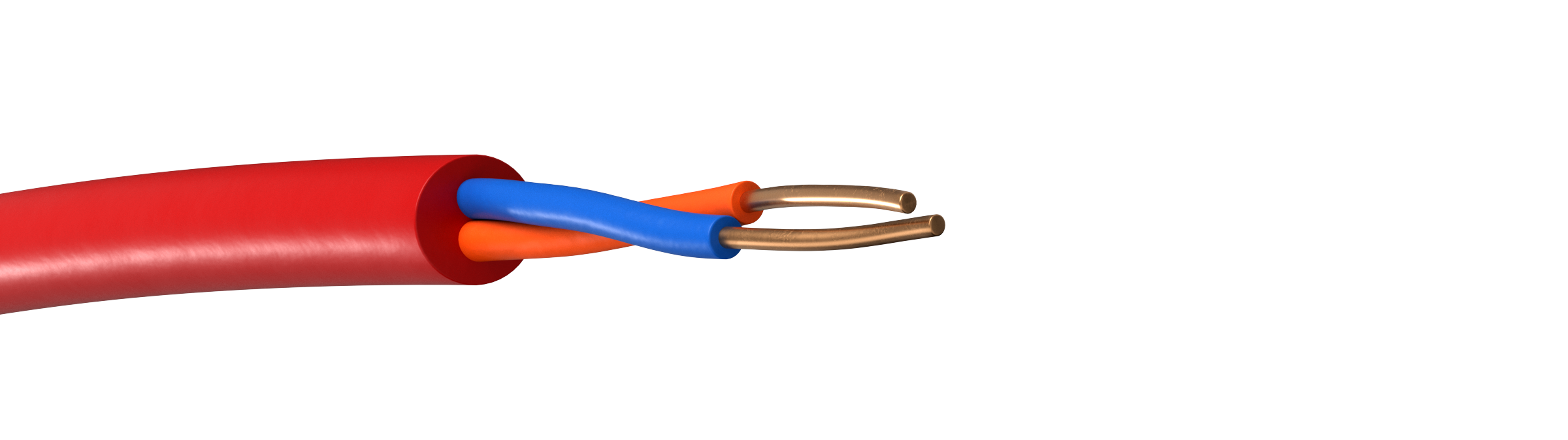

Brandresistent, halogenfri brandlarmskabel. Kabeln är avsedd för brandlarmssystem i installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader. Kan även förläggas utomhus om kabeln skyddas mot direkt solljus. Vid förläggning i mark skall kabelrör användas.
För att erhålla en elektrisk installation som klarar ett brandförlopp krävs, att förutom kabel, även installationsmaterial definieras som brandsäker.
Rätt till ändringar förbehålles
- Märkspänning Uo/U
- 225V
- Ledaruppbyggnad
- Klass 1 = entrådig (solid ledare)
- Material Ledare
- Koppar

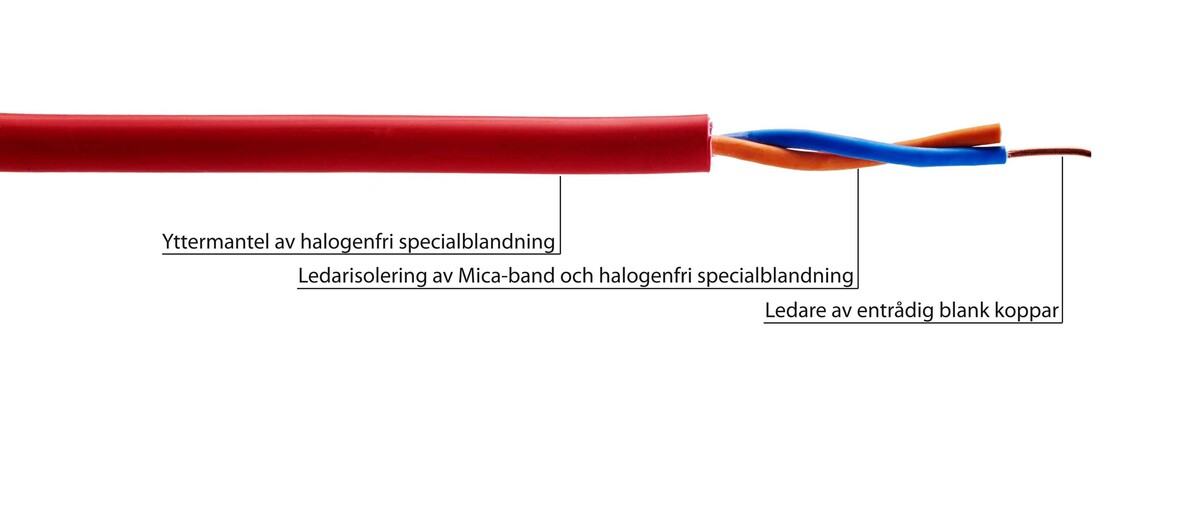

- Ledarisolering
- Mica-band och halogenfri specialblandning
- Ledarfärg/Ledarmärkning
- 2x1 Blå+Orange, 10x2x1 Vit+Blå, Vit+Orange, Vit+Grön, Vit+Brun, Vit+Grå, Röd+Blå, Röd+Orange, Röd+Grön, Röd+Brun, Röd+Grå
- Bandage
- Polyester
- Yttermantel
- Halogenfri polymerblandning
- Färg på yttermantel
- Röd
- Böjradie fast förläggning
- 10 x kabeldiametern
- Min temperatur fast förläggning
- -40°C
- Max temperatur fast förläggning
- +80°C
- Lägsta förläggningstemperatur
- -5°C
- Provspänning
- 1500VAC / 2250VDC
- Parresistans
- 48 Ohm/km
- Kapacitans
- 120 nF/km (1kHz)
- Induktans
- 0,7 mH/km
- Halogenfri enligt
- IEC 60754-2
- Rökutveckling
- IEC 61034-2
- Brandresistent
- PH90 (90 min, 830°C), EN 50200, IEC 60331-11, -21, -23
- Brandspridningsklass
- IEC 60 332-3-22, kat A (F4A)
- E-nummer
- 4855500
- Ledarantal och Ø mm
- 1x2x1,0
- Ytterdiameter mm
- 6,30
- Skyddsledare Ja/Nej
- Nej
- Kabelvikt kg/100m
- 4,70
- Ledarantal
- 2,00
- E-nummer
- 4855510
- Ledarantal och Ø mm
- 10x2x1,0
- Ytterdiameter mm
- 16,40
- Skyddsledare Ja/Nej
- Nej
- Kabelvikt kg/100m
- 30,30
- Ledarantal
- 20,00
